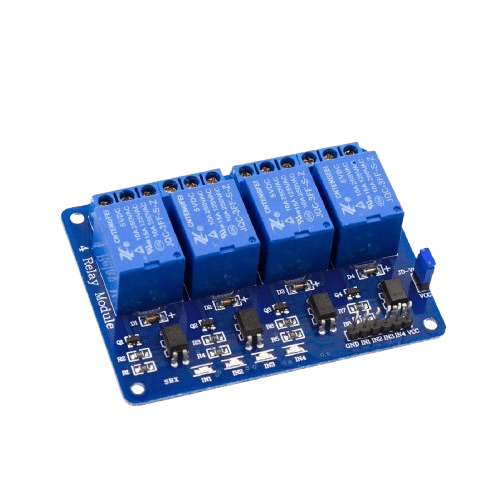

🔹 نحوه اتصال ماژول رله 4 کانال به آردوینو

📌 وسایل مورد نیاز

• ماژول رله 4 کانال 5V
• برد آردوینو UNO
• لامپ 220V AC به همراه سوکت و سیم

🔹 نحوه اتصال بار الکتریکی به رله

📌 کنترل یک لامپ 220V AC با ماژول رله 4 کانال

1️⃣ پایه COM رله را به برق فاز 220V وصل کنید.
2️⃣ پایه NO رله را به یکی از سیم‌های لامپ متصل کنید.
3️⃣ سیم دیگر لامپ را به نول 220V متصل کنید.
4️⃣ وقتی که رله فعال شود، مدار بسته شده و لامپ روشن خواهد شد.

⚠️ توجه: هنگام کار با برق 220V AC، احتیاط کنید و از دستکش عایق و اتصالات ایمن استفاده کنید.

🔹 کاربردهای ماژول رله 4 کانال

✅ اتوماسیون خانگی (کنترل روشنایی و لوازم برقی)
✅ کنترل موتورهای AC و DC
✅ سیستم‌های امنیتی (کنترل قفل‌های برقی و آلارم‌ها)
✅ کنترل هیترها و تهویه مطبوع
✅ مدارهای خودکار صنعتی و روباتیک

🔹 نکات مهم هنگام استفاده از ماژول رله 4 کانال

1️⃣ جریان و ولتاژ خروجی را رعایت کنید: هر رله حداکثر 10 آمپر در 250 ولت AC یا 30 ولت DC را پشتیبانی می‌کند.
2️⃣ از تغذیه مناسب استفاده کنید: برای جلوگیری از اختلالات، از منبع تغذیه 5V پایدار برای ماژول استفاده کنید.
3️⃣ از فیوز حفاظتی استفاده کنید: برای ایمنی بیشتر، یک فیوز مناسب در مدار AC قرار دهید.
4️⃣ در پروژه‌های صنعتی، از کنتاکتور استفاده کنید: اگر بار شما بالای 10 آمپر است، از کنتاکتور صنعتی برای قطع و وصل بار استفاده کنید.

🔹 نتیجه‌گیری

ماژول رله 4 کانال 5 ولت یک ابزار قدرتمند برای کنترل بارهای AC و DC است که در اتوماسیون خانگی، روباتیک و سیستم‌های صنعتی به‌کار می‌رود. با استفاده از میکروکنترلرها مانند آردوینو و ESP32 می‌توان کنترل دستگاه‌های برقی از راه دور را به‌راحتی انجام داد.
