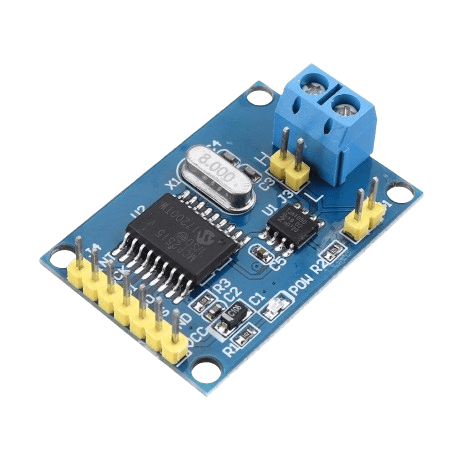

ماژول رابط CAN TO SPI MCP2515ماژول رابط CAN TO SPI MCP2515
ماژول MCP2515 یک ماژول کانال ارتباطی CAN است که از طریق رابط SPI به میکروکنترلرها متصل می‌شود. این ماژول به‌طور خاص برای برقراری ارتباط در سیستم‌های CAN (Controller Area Network) طراحی شده است. ماژول MCP2515 برای ارسال و دریافت داده‌ها از شبکه‌های CAN، که در سیستم‌های خودرویی، صنعتی و شبکه‌های ارتباطی خاص کاربرد دارد، استفاده می‌شود.
🔹 نحوه عملکرد ماژول MCP2515
رابط SPI
ماژول MCP2515 از رابط SPI برای ارتباط با میکروکنترلر استفاده می‌کند. این رابط ارتباطی، داده‌ها را از طریق پین‌های MOSI (Master Out Slave In)، MISO (Master In Slave Out)، SCK (Serial Clock) و CS (Chip Select) منتقل می‌کند. با استفاده از این ارتباط، میکروکنترلر می‌تواند داده‌ها را از و به ماژول CAN ارسال کند.
ویژگی‌های CAN
این ماژول از پروتکل CAN 2.0 A/B پشتیبانی می‌کند و می‌تواند تا سرعت 1 Mbps برای انتقال داده‌ها در شبکه‌های CAN عمل کند. با استفاده از MCP2515، می‌توان به‌طور همزمان داده‌ها را ارسال و دریافت کرد. همچنین، فیلترهایی برای جدا کردن پیام‌های مورد نیاز وجود دارد تا از ارسال یا دریافت پیام‌های غیر ضروری جلوگیری شود.
قابلیت‌های اضافی:
- کنترل حالت خطا (Error Handling): ماژول MCP2515 قابلیت‌های شبیه‌سازی کنترل خطا را دارد که برای سیستم‌های حساس به خطا اهمیت دارد.
- پشتیبانی از FIFO (First In First Out): برای مدیریت صف پیام‌ها و جلوگیری از از دست رفتن داده‌ها.
- حالت‌های مختلف: پشتیبانی از حالت‌های Normal Mode، Sleep Mode و Listen-Only Mode.
🔹 کد آردوینو برای استفاده از ماژول MCP2515
برای استفاده از این ماژول با آردوینو، نیاز به کتابخانه‌ای به نام MCP2515 است که ارتباط SPI را با ماژول برقرار می‌کند و امکان ارسال و دریافت پیام‌های CAN را فراهم می‌کند.
🔹 کاربردهای ماژول MCP2515
ماژول MCP2515 در بسیاری از پروژه‌های خودرویی، صنعتی، و شبکه‌های ارتباطی به‌کار می‌رود:
کاربردهای معمول:
- سیستم‌های خودرو: ارتباط بین ECUها (Electronic Control Units) در خودروها.
- سیستم‌های مانیتورینگ صنعتی: ارسال داده‌ها از حسگرها یا دستگاه‌های اندازه‌گیری به کنترلر مرکزی.
- اتصال دستگاه‌ها به شبکه CAN: پروژه‌های کنترل از راه دور، مدیریت انرژی، اتوماسیون صنعتی، و سیستم‌های شبکه‌ای که نیاز به ارتباط دقیق و قابل اعتماد دارند.
- سیستم‌های رباتیک: برای ارتباط بین ربات‌ها یا بخش‌های مختلف یک سیستم رباتیک.
🔹 مزایا و معایب ماژول MCP2515
مزایا:
- پشتیبانی از پروتکل CAN 2.0 A/B با سرعت بالا (1 Mbps).
- رابط SPI که امکان اتصال راحت به بسیاری از میکروکنترلرها را فراهم می‌کند.
- پشتیبانی از فیلتر پیام‌ها و کنترل خطاها.
- سهولت در استفاده با کتابخانه‌های موجود برای آردوینو و سایر پلتفرم‌ها.
معایب:
- نیاز به ولتاژ 5V برای تغذیه ماژول.
- محدودیت سرعت انتقال که ممکن است برای برخی از کاربردهای خاص مناسب نباشد.
🔹 جمع‌بندی
ماژول MCP2515 یک ابزار کاربردی برای برقراری ارتباط در شبکه‌های CAN است. با استفاده از رابط SPI، این ماژول به راحتی به میکروکنترلرها متصل می‌شود و داده‌ها را از طریق شبکه CAN ارسال و دریافت می‌کند. این ماژول می‌تواند در انواع پروژه‌های صنعتی، خودرویی و رباتیک استفاده شود و مزایای زیادی از جمله سرعت بالا و قابلیت فیلتر پیام‌ها را ارائه می‌دهد.
| Feature | Specification |
|---|---|
| مدل تراشه | MCP2515 |
| رابط ارتباطی | SPI (Serial Peripheral Interface) |
| ولتاژ تغذیه | 5V DC |
| فرکانس کارکرد | 10 MHz – 40 MHz |
| تعداد بیت داده | 8 بیت |
| پروتکل ارتباطی |
CAN 2.0 A/B
|
| خروجی کانال | تعداد 2 کانال (TX/RX) |
