نقد و بررسی

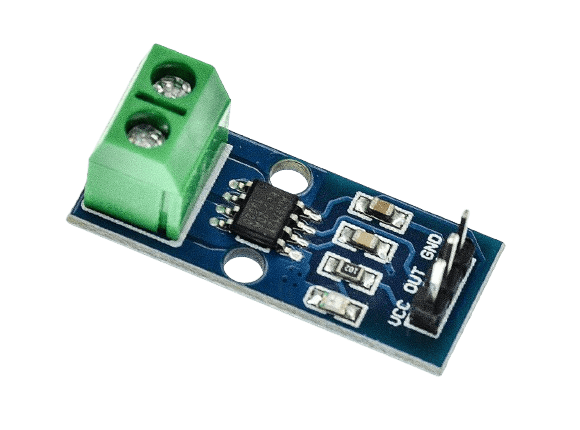

ماژول جریان سنسوردار 20آمپر ACS712ماژول جریان سنسوردار ACS712 (20 آمپر)
ماژول ACS712 یک سنسور جریان است که برای اندازه‌گیری جریان‌های DC و AC استفاده می‌شود. این ماژول بر اساس حساسیت Hall Effect عمل می‌کند و قادر است جریان‌های مثبت و منفی را به‌طور دقیق اندازه‌گیری کند. این ماژول معمولاً در پروژه‌های الکترونیکی، رباتیک و سیستم‌های مانیتورینگ انرژی به‌کار می‌رود.
ماژول ACS712 به‌صورت آنالوگ عمل می‌کند و خروجی آن یک ولتاژ متناسب با جریان است که می‌تواند به ADC میکروکنترلر وصل شود. ولتاژ خروجی بستگی به مقدار جریان عبوری از ماژول دارد و معمولاً به‌صورت خطی تغییر می‌کند.
ولتاژ خروجی و جریان
- در حالت بدون جریان (جریان صفر)، ولتاژ خروجی حدود ۲.۵V است.
- زمانی که جریان مثبت عبور کند (مثلاً جریان ۵ آمپر)، ولتاژ خروجی به ۲.۵V + ولتاژ متناسب با جریان افزایش می‌یابد.
- زمانی که جریان منفی (یا برگشتی) عبور کند، ولتاژ خروجی به ۲.۵V – ولتاژ متناسب با جریان کاهش می‌یابد.
📌 فرمول کلی برای تبدیل ولتاژ به جریان:
J=Vout−2.5V185mV/AJ = \frac{V_{\text{out}} – 2.5V}{185mV/A}
که در آن:
- JJ جریان (آمپر)
- VoutV_{\text{out}} ولتاژ خروجی (ولت)
🔹 ویژگی‌های ماژول ACS712
✅ محدوده اندازه‌گیری جریان: ±20A
✅ خروجی آنالوگ: 0 تا 5 ولت
✅ اندازه‌گیری جریان‌های AC و DC
✅ توان مصرفی پایین
✅ حساسیت بالا و دقت خوب
✅ توانایی اندازه‌گیری جریان‌های مثبت و منفی
✅ سازگاری با میکروکنترلرهای آردوینو، STM32، ESP32 و دیگر میکروکنترلرها
نحوه خواندن مقادیر در آردوینو
در این کد:
- sensorValue: مقدار خوانده شده از ADC آردوینو است.
- voltage: تبدیل مقدار خوانده‌شده به ولتاژ.
- current: تبدیل ولتاژ به مقدار جریان (آمپر).
🔹 کاربردهای ماژول ACS712
✅ اندازه‌گیری جریان‌های DC و AC
✅ کنترل و نظارت بر سیستم‌های قدرت
✅ مانیتورینگ انرژی و مصرف برق
✅ رصد وضعیت باتری و شارژر
✅ مدیریت سیستم‌های رباتیکی
✅ اندازه‌گیری جریان مصرفی در مدارات الکترونیکی
🔹 مزایا و معایب ماژول ACS712
مزایا:
- دقت بالا در اندازه‌گیری جریان.
- خروجی آنالوگ که می‌تواند مستقیماً به ADC متصل شود.
- سهولت در استفاده و اتصال به میکروکنترلرها.
- پشتیبانی از جریان‌های مثبت و منفی.
معایب:
- محدوده اندازه‌گیری محدود (ACS712-20A محدوده ±20 آمپر را دارد، برای جریان‌های بالاتر باید از مدل‌های دیگر استفاده کرد).
- اثر نویز در محیط‌های صنعتی که ممکن است دقت را کاهش دهد.
🔹 جمع‌بندی
ماژول ACS712 یک گزینه عالی برای اندازه‌گیری جریان‌های DC و AC است که به‌ویژه برای مانیتورینگ مصرف انرژی و کنترل سیستم‌های برقی استفاده می‌شود. با خروجی آنالوگ و دقت مناسب، این ماژول به راحتی می‌تواند به میکروکنترلرها متصل شده و برای پروژه‌های مختلف کاربردی شود.
این ماژول به دلیل حساسیت بالا و محدوده اندازه‌گیری مناسب یکی از محبوب‌ترین ماژول‌های سنسور جریان در دنیای الکترونیک است.
| Feature | Specification |
|---|---|
| مدل تراشه | ACS712 |
| محدوده جریان | ±20A (حداکثر تا ±20 آمپر) |
| خروجی ولتاژ | 0-5V (پاسخ آنالوگ) |
| ولتاژ تغذیه | 5V DC |
| دقت | ±1.5% (در شرایط معمولی) |
| درجه حرارت کاری |
-40°C تا +85°C
|
| مقاومت خروجی (R) | 0.185Ω |
