ماژول تایمر و ساعت DS1307
۴۳,۲۰۰ تومان
بازخورد درباره این کالا
بازخورد شما درباره ماژول تایمر و ساعت NE555
بازخورد خود را بنویسید ثبت اطلاعات
گزارش قیمت برای ماژول تایمر و ساعت NE555
تومان
ثبت اطلاعات
ویدیو:
نمودار قیمت
ماژول تایمر و ساعت NE555
جزئیات ارسال

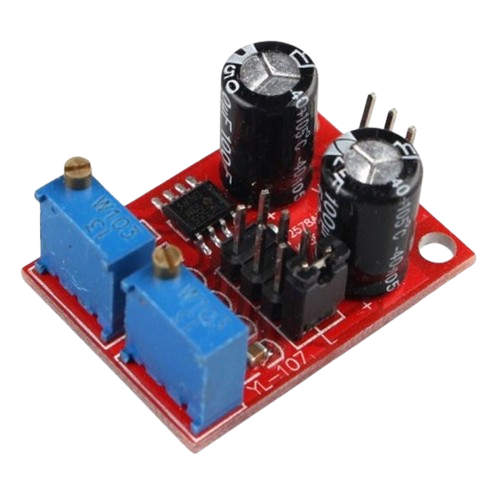

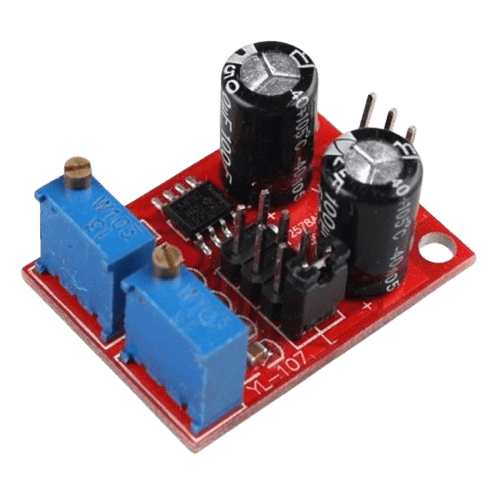

ماژول تایمر و ساعت NE555
NE555
ماژول تایمر NE555 یکی از ساده‌ترین و پرکاربردترین ماژول‌های تایمینگ در پروژه‌های الکترونیکی است که بر پایه آی‌سی معروف NE555 طراحی شده است. این ماژول می‌تواند به‌عنوان مولد پالس (PWM)، تایمر تأخیر، تایمر روشن/خاموش و بسیاری کاربردهای دیگر استفاده شود.
🛠️ حالت‌های کاری
✅ حالت آستو‌بل (Astable Mode):
-
به عنوان مولد پالس (PWM یا نوسان‌ساز) استفاده می‌شود.
-
خروجی به صورت پیوسته High و Low می‌شود.
-
فرکانس و Duty Cycle با دو مقاومت و یک خازن تنظیم می‌شود.
✅ حالت مونو‌استیبل (Monostable Mode):
-
با یک پالس تحریک می‌شود و خروجی برای مدت مشخصی High می‌ماند، سپس Low می‌شود.
-
مناسب برای تایمرهای تأخیر (Delay Timer).
🎯 کاربردها
-
تایمر تأخیر برای رله‌ها
-
مولد فرکانس PWM برای موتور یا LED
-
مدار چشمک‌زن
-
تولید پالس برای تحریک سایر مدارها
-
تست آی‌سی و ورودی دیجیتال
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمب کالا باز نشده باشد.
آیا قیمت مناسب تری سراغ دارید؟
مرا اگاه کن
محصولات مشابه
نقد و بررسی
ماژول تایمر و ساعت NE555ماژول تایمر NE555 یکی از ساده‌ترین و پرکاربردترین ماژول‌های تایمینگ در پروژه‌های الکترونیکی است که بر پایه آی‌سی معروف NE555 طراحی شده است. این ماژول می‌تواند به‌عنوان مولد پالس (PWM)، تایمر تأخیر، تایمر روشن/خاموش و بسیاری کاربردهای دیگر استفاده شود.
🛠️ حالت‌های کاری
✅ حالت آستو‌بل (Astable Mode):
-
به عنوان مولد پالس (PWM یا نوسان‌ساز) استفاده می‌شود.
-
خروجی به صورت پیوسته High و Low می‌شود.
-
فرکانس و Duty Cycle با دو مقاومت و یک خازن تنظیم می‌شود.
✅ حالت مونو‌استیبل (Monostable Mode):
-
با یک پالس تحریک می‌شود و خروجی برای مدت مشخصی High می‌ماند، سپس Low می‌شود.
-
مناسب برای تایمرهای تأخیر (Delay Timer).
🎯 کاربردها
-
تایمر تأخیر برای رله‌ها
-
مولد فرکانس PWM برای موتور یا LED
-
مدار چشمک‌زن
-
تولید پالس برای تحریک سایر مدارها
-
تست آی‌سی و ورودی دیجیتال
مشخصات فنی ماژول تایمر NE555
| Feature | Specification |
|---|---|
| آی‌سی اصلی | NE555 |
| ولتاژ کاری | 5V تا 15V (بسته به نسخه) |
| نوع خروجی | دیجیتال (High / Low) |
| پتانسیومتر قابل تنظیم | دارد (برای تنظیم زمان تأخیر) |
| زمان‌بندی قابل تنظیم | از چند میلی‌ثانیه تا چند ثانیه |
| مد کاری | مونو‌استیبل یا آستو‌بل (وابسته به تنظیمات) |
| نوع اتصال | هدر پین 3 یا 4 پایه برای ورودی/خروجی |
