کاهنده ماژول LM2596 DC-DC
۴۲,۰۰۰ تومان
بازخورد درباره این کالا
بازخورد شما درباره ماژول افزاینده و کاهنده ولتاژ LM2596-LM2577
بازخورد خود را بنویسید ثبت اطلاعات
گزارش قیمت برای ماژول افزاینده و کاهنده ولتاژ LM2596-LM2577
تومان
ثبت اطلاعات
ویدیو:
نمودار قیمت
ماژول افزاینده و کاهنده ولتاژ LM2596-LM2577
جزئیات ارسال

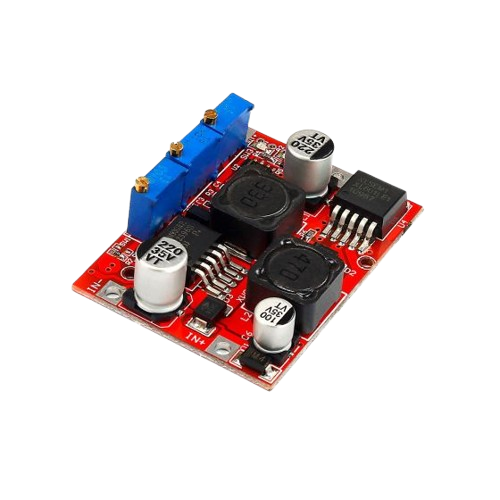

ماژول افزاینده و کاهنده ولتاژ LM2596-LM2577
LM2596-LM2577
ماژول ترکیبی LM2596 + LM2577 یکی از ماژول‌های مبدل ولتاژ Buck-Boost یا کاهنده-افزاینده (Step-Up/Step-Down) است که می‌تواند ولتاژ ورودی را بسته به شرایط، کاهش یا افزایش دهد. این ماژول‌ها برای تأمین ولتاژ ثابت از منبع ناپایدار بسیار مناسب هستند.
⚙️ اجزای مهم روی برد
-
چیپ LM2596 (کاهنده)
-
چیپ LM2577 (افزاینده)
-
نمایشگر 7-segment یا OLED در برخی مدل‌ها (برای نمایش ولتاژ)
-
پتانسیومتر برای تنظیم ولتاژ خروجی
-
خازن‌های الکترولیتی بزرگ
-
دیود شاتکی پرسرعت (برای حفاظت)
-
ترانسفورماتور (برای بخش افزاینده)
-
هیت‌سینک (در برخی نسخه‌ها)
🧪 کاربردها
-
استفاده در پروژه‌های میکروکنترلری برای تامین ولتاژ ثابت
-
پاوربانک‌های DIY یا مدارهای پشتیبان
-
تامین ولتاژ برای نمایشگر، موتور، فن یا ماژول‌های حساس
-
راه‌اندازی سیستم‌های 5 ولت یا 12 ولت از منابع مختلف مانند باتری‌های لیتیوم، AA یا آداپتور متغیر
⚠️ نکات مهم
-
جریان بیش از حد مجاز ممکن است باعث داغ شدن چیپ‌ها یا خرابی ماژول شود.
-
ترجیحاً برای ورودی از منابع دارای فیلتر نویز یا رگوله‌شده استفاده شود.
-
ولتاژ خروجی را با مولتی‌متر اندازه بگیرید و قبل از اتصال به بار واقعی تنظیم کنید.
📌 نکات قابل تنظیم
برای تغییر ولتاژ خروجی، پتانسیومتر روی برد را در جهت عقربه‌های ساعت (افزایش) یا عکس آن (کاهش) بچرخانید. برخی نسخه‌ها دارای نمایشگر دیجیتال برای ولتاژ هستند، که با دکمه‌ی روی برد می‌توان بین نمایش ولتاژ ورودی و خروجی سوئیچ کرد.
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمب کالا باز نشده باشد.
آیا قیمت مناسب تری سراغ دارید؟
مرا اگاه کن
محصولات مشابه
نقد و بررسی
ماژول افزاینده و کاهنده ولتاژ LM2596-LM2577ماژول ترکیبی LM2596 + LM2577 یکی از ماژول‌های مبدل ولتاژ Buck-Boost یا کاهنده-افزاینده (Step-Up/Step-Down) است که می‌تواند ولتاژ ورودی را بسته به شرایط، کاهش یا افزایش دهد. این ماژول‌ها برای تأمین ولتاژ ثابت از منبع ناپایدار بسیار مناسب هستند.
⚙️ اجزای مهم روی برد
-
چیپ LM2596 (کاهنده)
-
چیپ LM2577 (افزاینده)
-
نمایشگر 7-segment یا OLED در برخی مدل‌ها (برای نمایش ولتاژ)
-
پتانسیومتر برای تنظیم ولتاژ خروجی
-
خازن‌های الکترولیتی بزرگ
-
دیود شاتکی پرسرعت (برای حفاظت)
-
ترانسفورماتور (برای بخش افزاینده)
-
هیت‌سینک (در برخی نسخه‌ها)
🧪 کاربردها
-
استفاده در پروژه‌های میکروکنترلری برای تامین ولتاژ ثابت
-
پاوربانک‌های DIY یا مدارهای پشتیبان
-
تامین ولتاژ برای نمایشگر، موتور، فن یا ماژول‌های حساس
-
راه‌اندازی سیستم‌های 5 ولت یا 12 ولت از منابع مختلف مانند باتری‌های لیتیوم، AA یا آداپتور متغیر
⚠️ نکات مهم
-
جریان بیش از حد مجاز ممکن است باعث داغ شدن چیپ‌ها یا خرابی ماژول شود.
-
ترجیحاً برای ورودی از منابع دارای فیلتر نویز یا رگوله‌شده استفاده شود.
-
ولتاژ خروجی را با مولتی‌متر اندازه بگیرید و قبل از اتصال به بار واقعی تنظیم کنید.
📌 نکات قابل تنظیم
برای تغییر ولتاژ خروجی، پتانسیومتر روی برد را در جهت عقربه‌های ساعت (افزایش) یا عکس آن (کاهش) بچرخانید. برخی نسخه‌ها دارای نمایشگر دیجیتال برای ولتاژ هستند، که با دکمه‌ی روی برد می‌توان بین نمایش ولتاژ ورودی و خروجی سوئیچ کرد.
مشخصات فنی ماژول LM2596-LM2577
| Feature | Specification |
|---|---|
| چیپ افزاینده | LM2577 (Step-Up) |
| چیپ کاهنده | LM2596 (Step-Down) |
| ولتاژ ورودی | 3.5 ولت تا 35 ولت DC |
| ولتاژ خروجی قابل تنظیم | 1.25 ولت تا 30 ولت DC (بسته به ورودی و عملکرد) |
| جریان خروجی | تا 2 آمپر پایدار (تا 3 آمپر لحظه‌ای) |
| کارایی (Efficiency) | حدود 75٪ تا 85٪ |
| نوع عملکرد | Buck-Boost (هم کاهش و هم افزایش ولتاژ) |
توضیحات تکمیلی
ماژول افزاینده و کاهنده ولتاژ LM2596-LM2577| مشخصات دیگر |
|
|---|
