ماسفت اورجینال MOSFET IRF9Z34NPBF
جزئیات ارسال
ماسفت اورجینال MOSFET IRF9Z34NPBF
MOSFET IRF9Z34NPBF
ماسفت اورجینال IRF9Z34NPBF — P-Channel Power MOSFET
📦 معرفی کلی:
IRF9Z34NPBF یک ماسفت P-Channel Enhancement Mode قدرتی است که توسط شرکت International Rectifier (Infineon) تولید شده و به دلیل جریان‌دهی بالا، Rds(on) مناسب، و ولتاژ شکست خوب، در انواع مدارهای قدرت، تغذیه، سوئیچینگ High-side و درایور بارهای DC مورد استفاده قرار می‌گیرد.
✅ ویژگی‌های برجسته:
-
P-Channel واقعی با توان جریان بالا
-
ولتاژ شکست -55V مناسب برای بیشتر کاربردهای DC
-
Rds(on) پایین (0.075Ω) برای راندمان بهتر و تلفات کمتر
-
توان بالا (68 وات) با خنک‌سازی مناسب
-
بسته‌بندی TO-220 مناسب برای نصب آسان و خنک‌سازی مؤثر
کاربردهای رایج:
-
سوئیچینگ تغذیه مثبت (High-side switching)
-
درایور بارهای DC با مصرف بالا (مثل موتور و LED)
-
مدارهای محافظ ولتاژ معکوس
-
پاوربانک، تغذیه ماژول‌ها، UPS و باتری شارژرها
-
مدارهای توزیع قدرت (Power Distribution Switching)
| ) |
🧪 تست عملی:
برای استفاده صحیح از IRF9Z34NPBF در یک مدار 12 ولت:
-
پایه سورس (S) را به +12V وصل کنید
-
پایه درین (D) به ورودی بار (مثلاً LED یا ماژول)
-
گیت را با مقاومت Pull-up به 12V ببندید
-
برای روشن کردن ماسفت، گیت را به GND بکشید تا روشن شود (Vgs = -12V)
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمب کالا باز نشده باشد.
آیا قیمت مناسب تری سراغ دارید؟
مرا اگاه کن
محصولات مشابه
ماسفت اورجینال MOSFET IRLL2705TRPBF
۱۸,۸۴۰ تومان
MOSFET IRFZ44 DIP ماسفت
۱۵,۰۰۰ تومان
ماسفت اورجینال MOSFET IRLR024NPBF
۱۲,۷۲۰ تومان

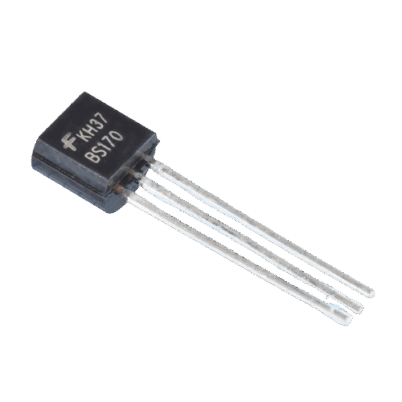

ماسفت اورجینال MOSFET BS170
۹,۷۲۰ تومان

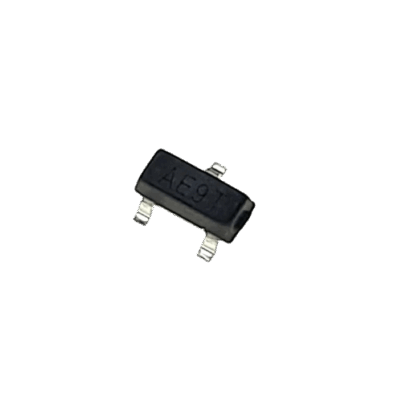

ماسفت اورجینال MOSFET SI2302CDS
۳,۹۶۰ تومان
MOSFET IRFZ44NPBF ماسفت
۱۶,۱۲۵ تومان
ماسفت IRFP150NPBF ORGINAL
۴۲,۰۰۰ تومان
ماسفت اورجینال MOSFET IRF9530NPBF
۱۹,۰۸۰ تومان

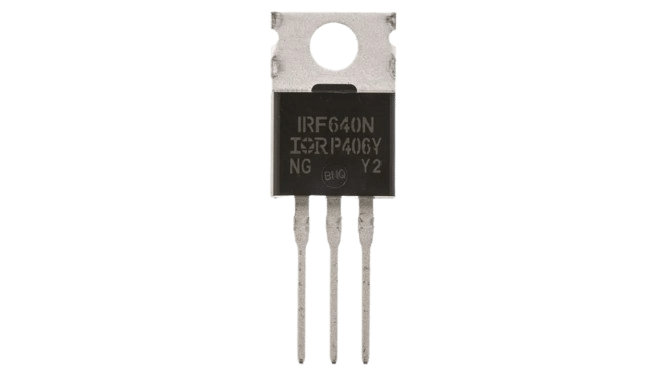

ماسفت اورجینال MOSFET IRF640NPBF
۱۷,۷۶۰ تومان
نقد و بررسی
ماسفت اورجینال MOSFET IRF9Z34NPBFماسفت اورجینال IRF9Z34NPBF — P-Channel Power MOSFET
📦 معرفی کلی:
IRF9Z34NPBF یک ماسفت P-Channel Enhancement Mode قدرتی است که توسط شرکت International Rectifier (Infineon) تولید شده و به دلیل جریان‌دهی بالا، Rds(on) مناسب، و ولتاژ شکست خوب، در انواع مدارهای قدرت، تغذیه، سوئیچینگ High-side و درایور بارهای DC مورد استفاده قرار می‌گیرد.
✅ ویژگی‌های برجسته:
-
P-Channel واقعی با توان جریان بالا
-
ولتاژ شکست -55V مناسب برای بیشتر کاربردهای DC
-
Rds(on) پایین (0.075Ω) برای راندمان بهتر و تلفات کمتر
-
توان بالا (68 وات) با خنک‌سازی مناسب
-
بسته‌بندی TO-220 مناسب برای نصب آسان و خنک‌سازی مؤثر
کاربردهای رایج:
-
سوئیچینگ تغذیه مثبت (High-side switching)
-
درایور بارهای DC با مصرف بالا (مثل موتور و LED)
-
مدارهای محافظ ولتاژ معکوس
-
پاوربانک، تغذیه ماژول‌ها، UPS و باتری شارژرها
-
مدارهای توزیع قدرت (Power Distribution Switching)
| ) |
🧪 تست عملی:
برای استفاده صحیح از IRF9Z34NPBF در یک مدار 12 ولت:
-
پایه سورس (S) را به +12V وصل کنید
-
پایه درین (D) به ورودی بار (مثلاً LED یا ماژول)
-
گیت را با مقاومت Pull-up به 12V ببندید
-
برای روشن کردن ماسفت، گیت را به GND بکشید تا روشن شود (Vgs = -12V)
مشخصات فنی IRF9Z34NPBF
| Feature | Specification |
|---|---|
| نوع ماسفت | P-Channel |
| حداکثر ولتاژ درین-سورس (Vds) | -55 ولت |
| مقاومت در حالت روشن (Rds(on)) | 0.075 Ω @ Vgs = -10V |
| حداکثر جریان درین (Id) | -19 آمپر (در 25°C) |
| دمای کاری | -55°C تا +175°C |
| توان تلف شده (Pd) | 68 وات |
| ولتاژ آستانه گیت (Vgs(th)) | -2.0 تا -4.0 ولت |
توضیحات تکمیلی
ماسفت اورجینال MOSFET IRF9Z34NPBF| مشخصات دیگر |
|
|---|
