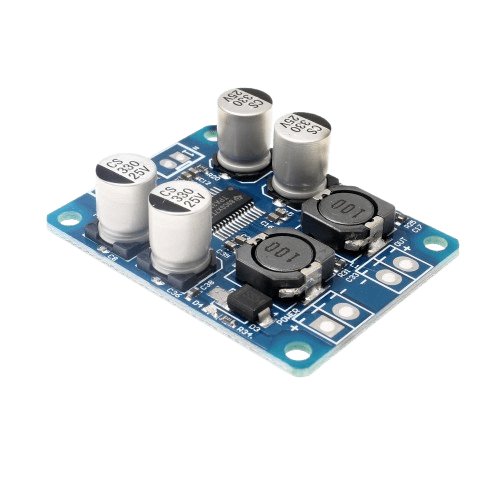

ماژول آمپلی فایر TPA3118 MONO 60W

بررسی تخصصی ماژول تقویت صوتی پرتوان

ماژول آمپلی فایر TPA3118 MONO 60W یک راه‌حل صنعتی و فوق‌العاده کارآمد برای سیستم‌های صوتی پرتوان است که بر پایه تراشه پیشرفته TPA3118 تگزاس اینسترومنتس طراحی شده است.

مشخصات فنی جامع

پارامترهای اصلی

• تراشه مرکزی: TPA3118D2

• تعداد کانال: مونو (تک کاناله)

• توان خروجی: 60W RMS (در 4Ω، 21V)

• ولتاژ تغذیه: 8V تا 26V DC

• امپدانس اسپیکر: 4Ω تا 8Ω

• راندمان: تا 92% (کلاس D)

• نسبت سیگنال به نویز: 102dB

• اعوجاج هارمونیک: 0.1%

• فرکانس پاسخ: 20Hz – 20kHz

نقشه اتصالات دقیق

• PVCC: تغذیه قدرت (8V – 26V)

• GND: زمین سیگنال و قدرت

• OUT+: خروجی مثبت به اسپیکر

• OUT-: خروجی منفی به اسپیکر

• IN: ورودی سیگنال صوتی

• GND: زمین سیگنال

ویژگی‌های کلیدی

✅ مزایای برجسته

• توان خروجی بسیار بالا با کیفیت استثنایی

• راندمان فوق‌العاده 92% (کمترین تلفات حرارتی)

• محافظت‌های جامع: اتصال کوتاه، اضافه دما، Undervoltage، Overvoltage

• نیاز به هیت‌سینک محدود به دلیل کارایی بالا

• قابلیت فیلترگذاری پیشرفته برای کاهش نویز

• سازگاری با منابع تغذیه متغیر

⚠️ محدودیت‌ها

• نیاز به منبع تغذیه با جریان بالا (حداقل 5A)

• حساسیت به طراحی PCB و اتصالات

• ابعاد نسبتاً بزرگ

• پیچیدگی بیشتر در راه‌اندازی

راه‌اندازی عملی

تجهیزات مورد نیاز

• منبع تغذیه 24V/5A (توصیه شده)

• اسپیکر 4Ω با توان 60W+

• پیش‌تقویت کننده صوتی (در صورت نیاز)

• هیت‌سینک مناسب

• سیم‌های با قطر بالا

مراحل نصب گام به گام

1. اتصال تغذیه قدرت

   • اتصال PVCC به 24V مثبت

   • اتصال GND به زمین با سیم ضخیم

   • نصب خازن 1000μF/35V موازی نزدیک ماژول

2. اتصال اسپیکر

   • استفاده از سیم‌های 1.5mm² یا بالاتر

   • اتصال صحیح پلاریته به OUT+ و OUT-

3. ورودی سیگنال

   • اتصال منبع صوتی به پین IN

   • سطح سیگنال ورودی: 1V RMS

کاربردهای عملی

🎵 پروژه‌های کاربردی

• سیستم‌های سینمای خانگی حرفه‌ای

• تقویت‌کننده‌های سالن‌های کوچک

• سیستم‌های صوتی خودرویی پرتوان

• اسپیکرهای استیج و کنسرت

• سیستم‌های پخش عمومی (PA)

• تست و اندازه‌گیری اسپیکر

منابع تغذیه پیشنهادی

🔋 گزینه‌های مناسب

• منبع تغذیه سوئیچینگ 24V/10A

• باتری سربی-اسیدی 24V

• باتری لیتیوم 6S (22.2V)

• ترانسفورماتور تورویدال + یکسوساز

نکات فنی حیاتی

هشدارهای مهم

• حتماً از هیت‌سینک مناسب استفاده کنید

• از سیم‌های با قطر کافی برای تغذیه و اسپیکر استفاده نمایید

• هرگز بدون بار روشن نکنید

• اطمینان از اتصال صحیح پلاریته تغذیه

راه‌حل‌های بهینه‌سازی

• نصب خازن‌های سرامیکی 100nF موازی با خازن‌های الکترولیت

• استفاده از فیلتر EMI در ورودی تغذیه

• اضافه کردن پتانسیومتر logarithmic برای کنترل صدا

• نصب خازن بای پس روی پایه‌های تغذیه تراشه

تنظیمات پیشرفته

پیکربندی‌های قابل تغییر

• فرکانس سوئیچینگ: 400kHz تا 1.2MHz

• حالت حفاظت گرمایی: قابل تنظیم

• گین تقویت کننده: 20dB, 26dB, 32dB, 36dB

• حالت صرفه‌جویی در انرژی: فعال/غیرفعال

مقایسه با سایر آمپلی‌فایرها

در مقابل TDA2030

• توان بسیار بالاتر (60W در مقابل 18W)

• راندمان فوق‌العاده بهتر (92% در مقابل 65%)

• محافظت‌های پیشرفته‌تر

• پیچیدگی طراحی بیشتر

در مقابل کلاس AB

• تلفات حرارتی بسیار کمتر

• ابعاد کوچک‌تر

• نیاز به هیت‌سینک کوچک‌تر

• کیفیت صوتی قابل مقایسه

راه‌حل‌های عیب‌یابی

مشکلات متداول و حل آن‌ها

• خاموش شدن ناگهانی: بررسی جریان کافی منبع تغذیه

• نویز سوئیچینگ: اضافه کردن فیلتر LC خروجی

• گرمای بیش از حد: بررسی اتصال هیت‌سینک و جریان بار

• عدم خروجی صدا: بررسی سطح سیگنال ورودی و تنظیمات گین

ملاحظات ایمنی

اقدامات احتیاطی

• استفاده از فیوز در مسیر تغذیه

• عایق‌کاری مناسب هیت‌سینک

• نگهداری ماژول در محیط خشک و خنک

• بررسی دوره‌ای اتصالات

جمع‌بندی نهایی

ماژول TPA3118 MONO 60W یک راه‌حل حرفه‌ای و فوق‌العاده کارآمد برای پروژه‌هایی است که به توان واقعی، کیفیت صوتی بالا و قابلیت اطمینان نیاز دارند. این ماژول با ترکیب قدرت و تکنولوژی روز، نیازهای سخت‌افزاری سیستم‌های صوتی پرتوان را به طور کامل برآورده می‌کند.

توصیه نهایی:

اگر به دنبال یک آمپلی‌فایر صنعتی، با راندمان استثنایی و قابلیت‌های حفاظتی کامل برای پروژه‌های حرفه‌ای هستید، TPA3118 گزینه‌ای بی‌نظیر محسوب می‌شود.

این ماژول به دلیل توان خروجی بالا و کارایی استثنایی، برای کاربردهای حرفه‌ای و نیمه‌صنعتی کاملاً مناسب است و عملکردی مشابه آمپلی‌فایرهای گران‌قیمت تجاری ارائه می‌دهد.
