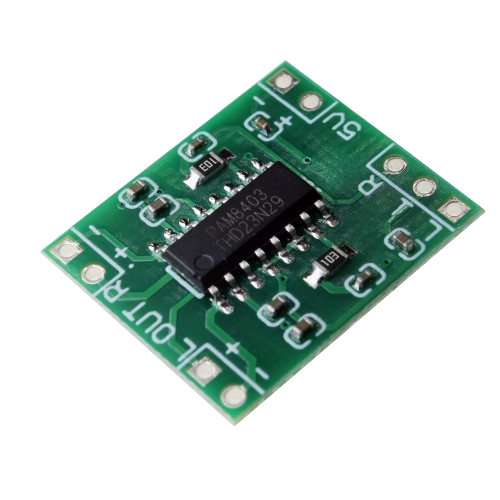

ماژول آمپلی فایر MODULE PAM8403

پین‌های اصلی:

• VCC: تغذیه مثبت (2.5V-5.5V)

• GND: زمین

• L-IN: ورودی چپ

• R-IN: ورودی راست

• L-OUT: خروجی چپ

• R-OUT: خروجی راست

• SHUTDOWN: کنترل روشن/خاموش

ویژگی‌های فنی پیشرفته

🔊 مشخصات صوتی:

• فرکانس کاری: 20Hz – 20kHz

• THD+N: <10% (در توان نامی)

• کنترل صدا: معمولاً پتانسیومتر روی برد

⚡ مشخصات الکتریکی:

• جریان استندبای: <10μA

• جریان کاری: تا 1A (بسته به حجم صدا)

• محافظت‌ها: اضافه دما، اتصال کوتاه



  کاربردهای اصلی

  🎵 کاربردهای صوتی:

  • اسپیکرهای بلوتوث قابل حمل

  • تقویت‌کننده‌های کوچک کامپیوتر

  • سیستم‌های صوتی ماشین کوچک

  • پروژه‌های Arduino و Raspberry Pi

  • اسباب‌بازی‌های صوتی

  • سیستم‌های هشدار

  راه‌اندازی عملی

  🔧 مراحل نصب:

  1. اتصال تغذیه:

     • VCC به 5V

     • GND به زمین

  2. ورودی صوتی:

     • اتصال منبع صوتی به L-IN و R-IN

  3. خروجی اسپیکر:

     • اتصال اسپیکرها به L-OUT و R-OUT

  4. کنترل صدا:

     • استفاده از پتانسیومتر روی برد

  نکات مهم طراحی

  ⚠️ ملاحظات حیاتی:

  1. تغذیه:

     • از منبع پاک و پایدار استفاده کنید

     • خازن بای‌پس 100μF نزدیک ماژول قرار دهید

  2. کابل‌کشی:

     • کابل‌های صوتی را کوتاه نگه دارید

     • از کابل‌های شیلددار استفاده کنید

  3. خنک‌کاری:

     • در توان‌های بالا ممکن است نیاز به هیت‌سینک باشد

  نمونه‌های کاربردی

  💡 ایده‌های پروژه:

  • اسپیکر بلوتوث DIY

  • تقویت‌کننده لپ‌تاپ

  • سیستم صوتی ربات

  • پخش‌کننده موسیقی قابل حمل

  جمع‌بندی نهایی

  PAM8403 یک راه‌حل عالی و اقتصادی برای پروژه‌های صوتی کوچک است. این ماژول تعادل خوبی بین قیمت، اندازه و عملکرد ارائه می‌دهد.

  این ماژول برای چه کسانی مناسب است:

  • مبتدیان در الکترونیک صوتی

  • پروژه‌های با محدودیت بودجه

  • سیستم‌های قابل حمل و باتری‌دار

  • کاربردهای غیرحرفه‌ای

  هشدار مهم:

  • برای کاربردهای حرفه‌ای مناسب نیست

  • کیفیت صوتی محدود دارد

  • در برابر نویز حساس است

  توصیه نهایی:
  اگر نیاز به یک آمپلی‌فایر ساده و ارزان برای پروژه‌های کوچک دارید، PAM8403 گزینه‌ای ایده‌آل است.

  این ماژول به دلیل سادگی استفاده و قیمت پایین، یکی از پرطرفدارترین ماژول‌های صوتی در بین سازندگان و علاقه‌مندان است.
