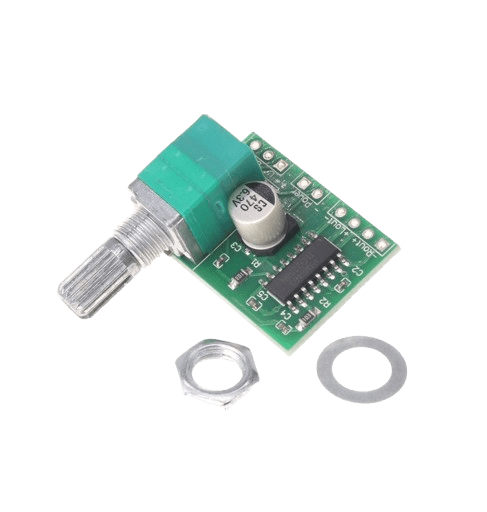

ماژول آمپلی فایر MODULE 3W PAM8403 WITH POT

اتصالات اصلی:

• VCC: تغذیه مثبت (5V توصیه می‌شود)

• GND: زمین

• SP-L+, SP-L-: ترمینال اسپیکر چپ

• SP-R+, SP-R-: ترمینال اسپیکر راست

• 3.5mm Jack: ورودی صوتی

ویژگی‌های کلیدی ماژول

🔊 ویژگی‌های صوتی:

• کنترل حجم صدا: پتانسیومتر قابل تنظیم

• خروجی استریو: دو کانال مجزا

• نسبت سیگنال به نویز: >80dB

• بهره‌وری: تا 90%

⚡ ویژگی‌های الکتریکی:

• حفاظت اتوماتیک: ضد اتصال کوتاه

• جریان استندبای: <10μA

• خازن‌های فیلتر: نصب شده روی برد

راه‌اندازی گام به گام

🔧 مراحل نصب:

1. اتصال تغذیه:

   • VCC به 5V (USB یا آداپتور)

   • GND به زمین

2. اتصال اسپیکر:

   • اسپیکر چپ به SP-L+ و SP-L-

   • اسپیکر راست به SP-R+ و SP-R-

3. ورودی صوتی:

   • منبع صوتی به جک 3.5mm

4. تنظیم صدا:

   • چرخاندن پتانسیومتر برای کنترل حجم صدا

کاربردهای عملی

🎵 پروژه‌های کاربردی:

• اسپیکر بلوتوث قابل حمل

• تقویت‌کننده لپ‌تاپ/کامپیوتر

• سیستم صوتی ماشین کوچک

• پخش‌کننده موسیقی DIY

• اسپیکر اتاق خواب

• سیستم صوتی کارگاهی

راه‌اندازی با منابع مختلف

🔋 منابع تغذیه پیشنهادی:

1. پورت USB: 5V, 500mA

2. باتری لیتیوم: 3.7V (با مبدل boost)

3. آداپتور دیواری: 5V, 1A

4. باتری قلمی: 4×1.5V = 6V

نکات مهم برای بهترین عملکرد

⚠️ توصیه‌های حیاتی:

1. تغذیه:

   • از منبع پاک و پایدار استفاده کنید

   • کابل USB با کیفیت به کار ببرید

2. اسپیکر:

   • اسپیکرهای 4Ω تا 8Ω مناسب هستند

   • از سیم‌های ضخیم استفاده کنید

3. جایگذاری:

   • ماژول را از منابع نویز دور نگه دارید

   • پتانسیومتر را تمیز نگه دارید

پروژه‌های خلاقانه

💡 ایده‌های خلاقانه:

• اسپیکر چوبی دست‌ساز

• سیستم صوتی ربات

• پخش‌کننده موسیقی سفر

• سیستم هشدار صوتی

• اسپیکر کتابی

جمع‌بندی نهایی

ماژول PAM8403 با پتانسیومتر یک راه‌حل کامل و اقتصادی برای ساخت آمپلی‌فایر صوتی است. این ماژول همه چیز را آماده و در یک بسته ارائه می‌دهد.

این ماژول برای چه کسانی مناسب است:

• مبتدیان الکترونیک

• سازندگان پروژه‌های DIY

• افرادی که می‌خواهند سریع نتیجه بگیرند

• پروژه‌های با بودجه محدود

هشدار مهم:

• برای کاربردهای حرفه‌ای مناسب نیست

• کیفیت پتانسیومتر ممکن است پایین باشد

• در حجم بالا ممکن است نویز ایجاد کند

توصیه نهایی:
اگر نیاز به یک آمپلی‌فایر ساده، ارزان و آماده دارید، این ماژول انتخاب فوق‌العاده‌ای است.

این ماژول به دلیل سادگی استفاده و قیمت پایین، یکی از پرطرفدارترین ماژول‌ها در بین علاقه‌مندان و سازندگان است.
